Struktura i materijali žice za grijanje
Žica za grijanje treba biti otporna na napetost, savijanje, koroziju, vlagu, starenje i imati dobru izolaciju. Preporučuje se usvajanje sljedeće dvije strukture.
Struktura žice za grijanje
(1) Višeslojna kompozitna struktura (Slika 17). Sloj staklenih vlakana 2 nosi vlačnu silu (njegova vlačna čvrstoća uglavnom prelazi 15 kg), a njegova čvrstoća treba da bude prikladna za dušeke sa oprugama. Plastični sloj 1 pruža izolaciju, otpornost na koroziju i otpornost na vlagu. 3 je otporna žica.

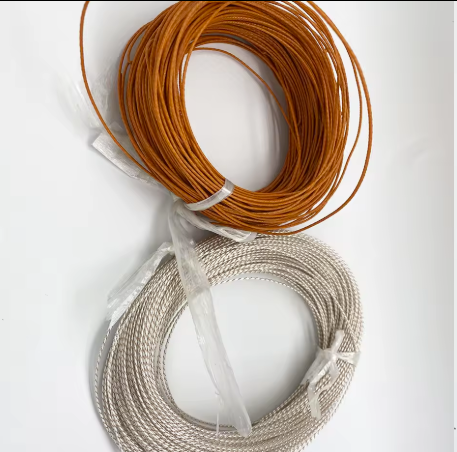

(2) Spiralna tordirana struktura (slika 18). Otporna žica -prevučena poliesterom 3 je upletena na žicu jezgre od staklenih vlakana 2, a vanjski sloj je plastični izolacijski sloj 1. Da bi se poboljšala fleksibilnost otporne žice, trebalo bi koristiti višestruku -žicu otpora, posebno kada je prečnik otporne žice veći od 0,14 mm.
Izolacijski materijali

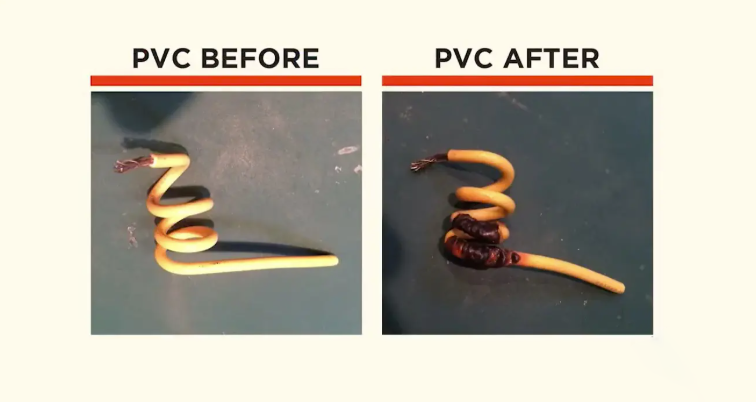

Neke tvornice koriste polivinil hlorid kao izolacijski sloj. U poređenju sa gumom, ima prednosti kao što su otpornost na starenje, otpornost na ulje, hemijska otpornost, otpornost na vlagu i dobra svojstva bojenja. Najveći nedostatak upotrebe polivinil hlorida kao izolacionog materijala grejne žice je što njegova maksimalna stalna radna temperatura ne može da pređe 105 stepeni (postaje mekan na 75-80 stepeni). Etilen od hlorirane gume je plastični materijal sa relativno dobrim sveobuhvatnim performansama, a njegova maksimalna kontinuirana radna temperatura može doseći 150 stepeni. Etilen od hlorisane gume ima odličnu otpornost na toplotu, otpornost na starenje i hemijsku koroziju, a proizvod se ne deformiše u vlažnoj vodi.
Politetrafluoroetilen (F4) je odlična plastika. Njegova vlačna čvrstoća je 150–300 kg/cm². Pod visokim temperaturama, njegova mehanička svojstva su bolja od opće plastike, a vijek trajanja je sličan metalima. Bez vanjske sile, još uvijek može održati dimenzijsku stabilnost na 250 stepeni. Njegova maksimalna stalna radna temperatura je 260 stepeni, a ima i odlična svojstva električne izolacije. Može se koristiti u širokom spektru hemijski korozivnih medija.
Polietilen-propilen (FEP) je kopolimer tetrafluoroetilena i heksafluoropropilena, vrlo lagan, sa sličnim svojstvima električne izolacije i sličnim primjenama.
Polietilen (PE) ima odlična dielektrična svojstva, visoku specifičnu težinu, nisku apsorpciju vode i dobru kemijsku stabilnost i otpornost na plijesan. Zbog različitih metoda polimerizacije, polietilen se dijeli na tipove visokog-pritiska, srednjeg-pritiska i niskog-pritiska, a njegova maksimalna stalna radna temperatura je 120 stepeni.
